1. 产品概述

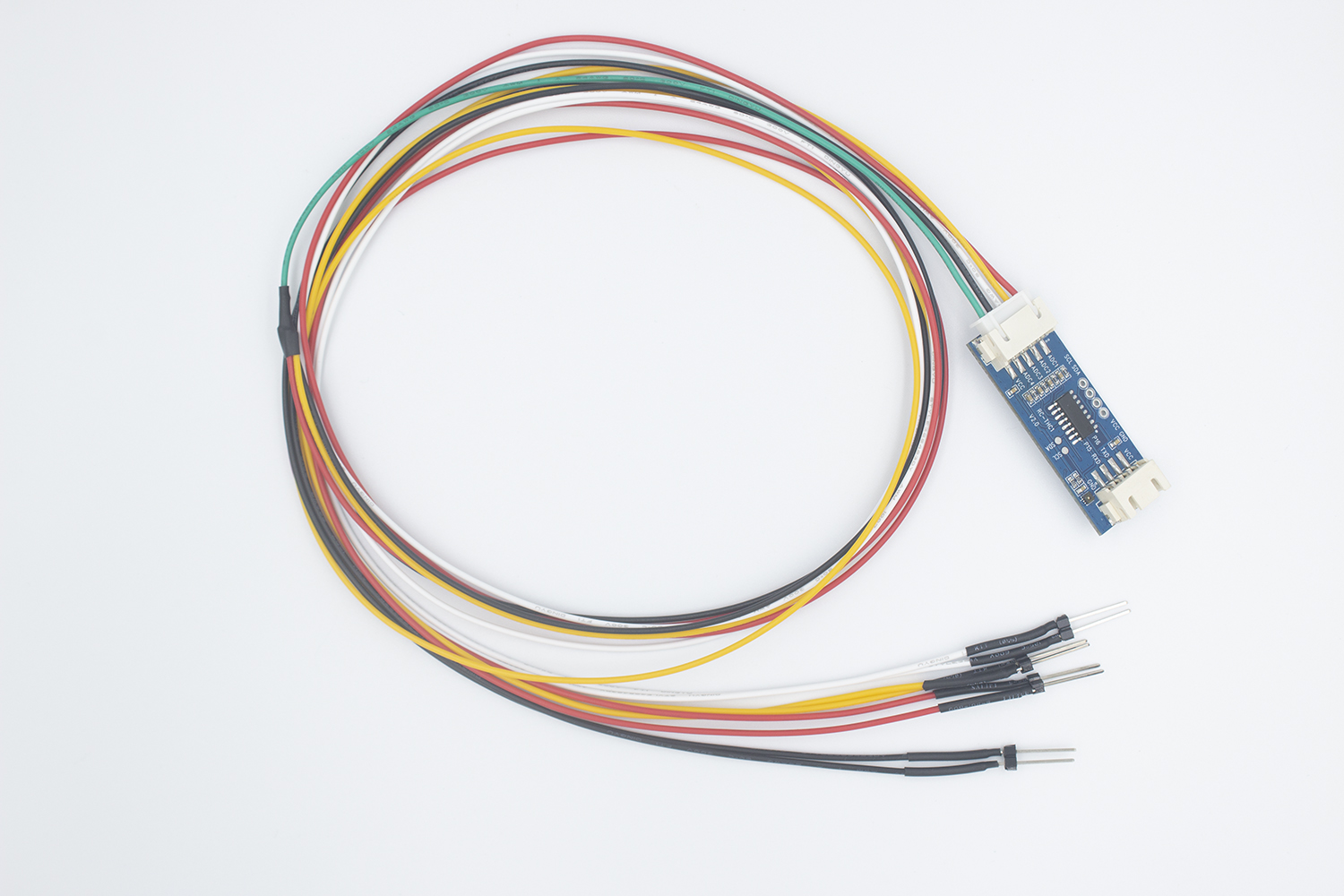

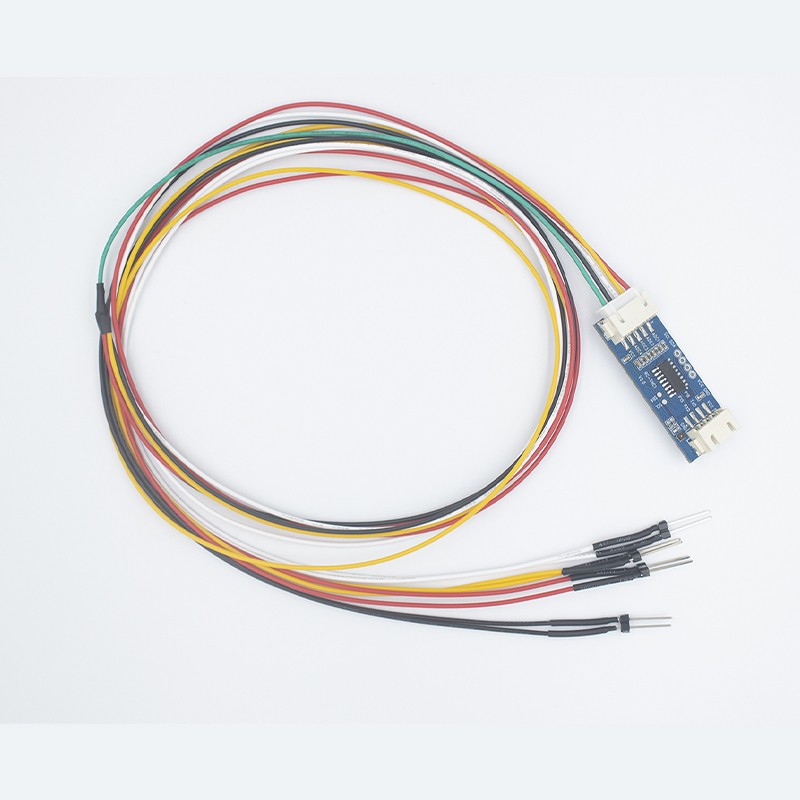

RC-THC1是深圳市智汉物联有限公司开发的一款集成度高、功能实用的环境检测传感模组，同时具备液体（浸水）检测和温湿度感知功能。其核心集成了一颗高精度温湿度传感器和一颗高精度水浸传感处理芯片，并设计有标准的TTL电平串行通信接口及专用的水浸检测信号采集接口。该模块采用兼容双电压供电设计（3.3V/5V），尺寸紧凑（49mm x 19mm x 7mm），便于快速集成到各类环境监控、新能源设备、智能家居、工业自动化或物联网(IoT)应用场景中。

2. 接口说明

• TTL 串行通信接口 (4针插头)：

VCC: 模块主供电输入正极 (接3.3V或5V)。

GND: 模块电源及信号地。

TXD: 模块串口发送端（数据输出），接外部设备的RXD。

RXD: 模块串口接收端（数据输入），接外部设备的TXD。

功能：用于与主控制器（如MCU、单片机、BLE/WiFi/LoRa等）进行双向通信或arduino应用开发，上传温湿度数据、配置模块（如果支持）以及可能的水浸状态信息。

•  水浸检测信号接口 (四针插头)：

VCC: 水浸探头供电输出正极（通常来自模块的VCC）。

ADC0, ADC1, ADC2, ADC3 (或类似标识)： 4路 模拟量采集通道。

功能：将水浸传感器探头连接到这些接口上。探头浸水导致其电阻变化，对应的ADC通道会产生变化的模拟电压值。主控制器通过读取这些ADC通道的值来判断浸水状态（通常，未浸水时ADC值低/高，浸水时变为高/低，具体阈值需测试确定）。

注意：此接口需要您连接具体的水浸传感器探头。模块本身提供的是信号采集接口和探头电源输出。

• 其他板载接口标识说明：

SCL, SDA: 指示该温湿度传感芯片支持I2C通信协议（作为串口通信的补充或替代方案，取决于模块具体设计和启用方式）。

3. 应用领域

• 智能家居产品

• 新能源设备

• 工业自动化设备

• 远程环境监控

• 物联网（IoT）应用

4. 模组尺寸及参数

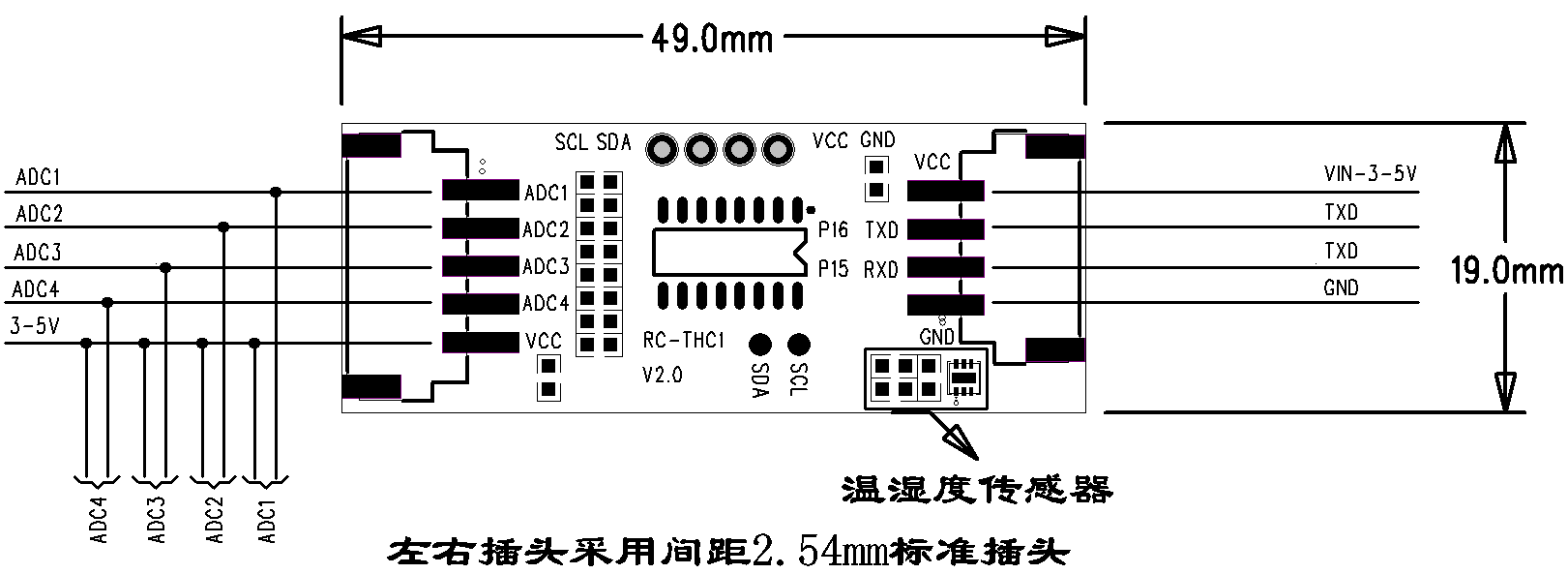

• 尺寸及管脚定义

• 基本参数

• 数值参数

• 其他特性
