1.1 介绍

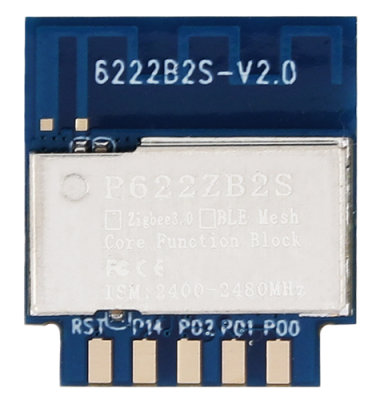

RC-P622ZB2S-P是一款支持BLE 5.2功能和ZIGBEE通信协议的远距离无线模块。它基于奉加微电子卓越的PHY622X系统级芯片设计开发，集成了超低功耗的高性能多模射频收发机和32-bit ARM®Cortex™-M0处理器，并增加了PA信号放大芯片。模块最大发射功率达到10dBm，BLE 1Mbps速率下接收灵敏度-98dBm，同时提供3dB的解调增益；超低功耗芯片架构使得休眠电流低至0.5μA，峰值收发功耗100mA/6mA，多场景平均应用功耗<10mA。

RC-P622ZB2S-P定义为基于Bluetooth LE 5.2的自主知识产权全栈蓝牙方案，支持包括SIG-Mesh全角色组网、AoA/AoD无线定位、2Mbps高速率模式、BLE长距离模式、主从配对一主多从、扩展广播/周期广播在内的主流BLE功能。支持自主知识产权的多协议栈：Bluetooth LE+Zigbee多协议共存；PhyPlus私有2.4GHz协议栈。

RC-P622ZB2S-P模块可应用于多样化的场景：智能穿戴设备、智能家居、智能照明、智能电表、自拍器、防丢器、遥控器、手机外设、电子价签、蓝牙信标、医疗健康、智能楼宇、智慧工业等远距离场景需求。

1.2 特性协议

· 支持蓝牙LE 5.2 协议

· 支持BLE+ZigBee多协议栈共存

· 私有 2.4GHz 协议

灵敏度

· -99dBm@BLE 1Mbps

· -105dBm@BLE 125Kbps

· 在3dB步幅下输出功率 0 to +20dBm

超低功耗

· 0.3μA @ 断开状态(仅唤醒IO)

· 1μA @ 32KHz RTC睡眠模式

· 13μA @睡眠模式，32KHz RTC和所有SRAM保留

· 接收模式:：6mA @供电电压3.3V

· 发射模式:：100mA(输出功率：20dBm) @ 供电电压3.3V

· MCU: <60μA/MHz

内核

· 32-bit Arm®Cortex®-M0+ SWD

硬件保护

· 硬件加密 AES 128-bit

时钟脉冲源

· 32 MHz晶体振荡器

· TCXO支持:可编程电源电压

· 32 kHz 振荡器RTC与校准

· 内置高速16MHz出厂校准RC(±1%)

· 内置低功耗32 kHz RC

· 内置多级低功率100 kHz到48 MHz RC

· 锁相环用于CPU, ADC和音频时钟

存储器

· 128KB-8MB 系统内闪存

· 64KB SRAM，在睡眠模式下全部可编程保持

· 具有 8KB Cache RAM 的 4 路指令高速缓存

· 96KB 只读存储器

· 256位熔断器系统外设

· 3正交解码器

· 6通道PWM

· 2通道 PDM/I²C/SPI/UART

· 8通道12位ADC低噪声语音PGA

时钟/计数器

· 6-通道 32位时钟, 一个看门狗时钟

· 实时时钟 (RTC)

振荡器

· 内部高/低频RC osc

· 32KHz RC osc用于RTC +/-500ppm精度

· 32MHz RC osc为HCLK与3%的精度
