芯片方案：TI CC2652R
载波频率：2.4G
发射功率：+5dBm
通讯距离：1-500m
软件版本：ZigBee 3.0+BLE5.0
产品尺寸：22.5*17.3mm
产品简介：RC2652A 是基于美国德州仪器 CC2652R 为核心自主研发的 SimpleLink 多协议 2.4 GHz无线模块。 模块除了集成负责应用逻辑的高性能 ARM Cortex-M4F 处理器与一个专用于负责射频核心的 ARM Cortex-M0 处理器之外，还具有非常有特色的16 bit 低功耗传感器处理核心。具有352 KB 的可编程闪存和 80 KB 超低泄漏RAM(SRAM)。支持 Thread、ZigBee、低功耗蓝牙5.0、Wi-SUN、6LoWPAN等无线通信协议。
RC2652A 是基于美国德州仪器 CC2652R 为核心自主研发的 SimpleLink 多协议 2.4 GHz无线模块。 模块除了集成负责应用逻辑的高性能 ARM Cortex-M4F 处理器与一个专用于负责射频核心的 ARM Cortex-M0 处理器之外，还具有非常有特色的16 bit 低功耗传感器处理核心。具有352 KB 的可编程闪存和 80 KB 超低泄漏RAM(SRAM)。支持 Thread、ZigBee、低功耗蓝牙5.0、Wi-SUN、6LoWPAN等无线通信协议。
| 芯片型号 | CC2652R |
| 工作电压 | 1.8V 至 3.8V，推荐为3. 3V |
| 工作频段 | 2402MHz ～ 2480MHz |
| 最大发射功率 | +5 dBm |
| 接收灵敏度 | -100 dBm @ 802.15.4 (2.4 GHz) -105 dBm @ Bluetooth 125-kbps (LE Coded PHY) |
| GPIO数量 | 31 个 |
| 功耗 | 接收电流：6.9 mA |
| RAM | 80 KB |
| FLASH | 352 KB |
| 晶振频率 | 48 MHz |
| 封装方式 | SMT 封装 （邮票半孔） |
| 通讯接口 | UART，I2S，I2C，SPI，ADC |
| 模块尺寸 | 22.5 x 17.03 mm |
| 工作温度 | -40℃ ～ +85℃ |
| 储存温度 | -40℃ ～ +125℃ |
实测功耗
从不以理论值代替实际值宣传
强大的CC2652R
德州仪器的得意之作 物联网的集大成者
实测距离
在天气情况 空旷可视 距地约为2米的郊区进行测试通信距离308m
高低温
能够适应各种恶劣环境 工作温度范围-40℃~85℃

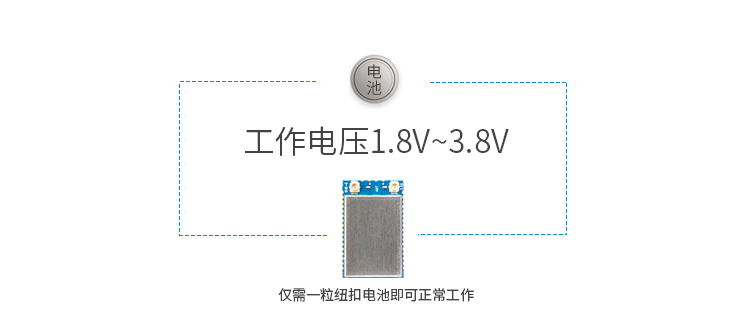

宽电压
更宽的电压适用范围
| 引脚序号 | 名称 | 功能 | 备注 |
| 1 | P00 | GPIO | GPIO, Sensor Controller |
| 2 | P01 | GPIO | GPIO, Sensor Controller |
| 3 | P02 | GPIO | GPIO, Sensor Controller |
| 4 | P03 | GPIO | GPIO, Sensor Controller |
| 5 | P04 | GPIO | GPIO, Sensor Controller |
| 6 | P05 | GPIO | GPIO, Sensor Controller, high-drive capability |
| 7 | P06 | GPIO | GPIO, Sensor Controller, high-drive capability |
| 8 | P07 | GPIO | GPIO, Sensor Controller, high-drive capability |
| 9 | P08 | GPIO | GPIO |
| 10 | P09 | GPIO | GPIO |
| 11 | P10 | GPIO | GPIO |
| 12 | P11 | GPIO | GPIO |
| 13 | P12 | GPIO | GPIO |
| 14 | P13 | GPIO | GPIO |
| 15 | P14 | GPIO | GPIO |
| 16 | P15 | GPIO | GPIO |
| 17 | JTAG_TMSC | JTAG_TMSC | JTAG TMSC, high-drive capability |
| 18 | JTAG_TCKC | JTAG_TCKC | JTAG TCKC |
| 19 | P16 | GPIO | GPIO, JTAG_TDO, high-drive capability |
| 20 | P17 | GPIO | GPIO, JTAG_TDI, high-drive capability |
| 21 | P18 | GPIO | GPIO |
| 22 | P19 | GPIO | GPIO |
| 23 | P20 | GPIO | GPIO |
| 24 | P21 | GPIO | GPIO |
| 25 | P22 | GPIO | GPIO |
| 26 | P23 | GPIO | GPIO, Sensor Controller, Analog |
| 27 | P24 | GPIO | GPIO, Sensor Controller, Analog |
| 28 | P25 | GPIO | GPIO, Sensor Controller, Analog |
| 29 | P26 | GPIO | GPIO, Sensor Controller, Analog |
| 30 | P27 | GPIO | GPIO, Sensor Controller, Analog |
| 31 | P28 | GPIO | GPIO, Sensor Controller, Analog |
| 32 | P29 | GPIO | GPIO, Sensor Controller, Analog |
| 33 | P30 | GPIO | GPIO, Sensor Controller, Analog |
| 34 | VCC | 电源 | 模块电源: 1.8 V ~ 3.8 V，推荐3.3 V |
| 35 | GND | 地 | / |
| 36 | RESET | 复位脚 | 复位，低电平有效。无内部上拉 |
设计·仿真
良好的性能来源于全局仿真介入
真正的好产品 都是“精打细算”设计而出，强大的设计能力才能做出好产品
设计·天线
天线是通信系统关键环节
好的天线是通信系统稳定的核心竞争力
