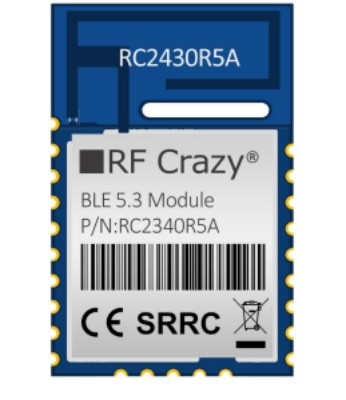

RC2340R5

芯片方案:CC2340R5

载波频率:2.4GHz

发射功率:+8dBm

接收灵敏度:-102dBm

通讯距离:100m

蓝牙版本:蓝牙5.3 BLE

产品尺寸:17.9 x 11.6 x 2.1 mm

产品简介:

概述特点

1. 概述

智汉科技 RF Crazy® RC2340R5A基于TI CC2430R5 SoC开发设计Bluetooth® 5.3 Low Energy无线射频模块同时它也针对Zigbee®IEEE 802.15.4 和专有 2.4 GHz协议应用。RC2340R5A内置2.4GHz收发器ARM Cortex-M0+ 内核和集成高性能板载天线,无需其他RF设计即可提供完整的RF解决方案,从而缩短产品开发周期RC2340R5A充分利用的功能和外围器件,为用户要求苛刻的应用提供性能支持和保障,同时简化了设计并降低了BOM成本。 RC2340R5A针对低功耗无线通信进行了优化,广泛应用于楼宇与家庭自动化(无线传感器、照明控制、信标)、资产跟踪、医疗、零售 EPOS、电子货架标签和个人消费类产品市场。



Ø 产品特性


▪ 支持协议

 低功耗蓝牙(蓝牙5.3

ZigBee

SimpleLinkTI 15.4协议

2.4GHz专有系统

▪ 无线片上系统

  2.4 GHz 无线电

 TX 功率高达 +8 dBm

 高性能 48MHz ARM Cortex-M0+处理器

 DSP指令和浮点单元高效信号处理

  512 kB 闪存程序存储器

  12 KB ROM 用于引导加载程序和驱动程序

36 KB 超低漏流 SRAM保留在待机模式

  2.4 GHz RF 收发器与蓝牙® 5.3 低功耗和 IEEE 802.15.4 PHY MAC 兼容

• 集成巴伦

• 支持无线升级 (OTA)

▪ 高接收性能

  125kbps GFSK 时的 -106.7dBm 灵敏度(0.1% BER

  500kbps GFSK 时的 -102.5dBm 灵敏度(0.1% BER

  -98.9dBm 灵敏度(0.1% BER),1Mbps GFSK

  -96.2dBm 灵敏度(0.1% BER),2Mbps GFSK

▪ 低能耗

MCU 消耗:

2.6mA 主动模式,CoreMark®

56uA/MHz 运行 CoreMark®

700nA 待机模式、RTC36 KB RAM

150nA 关断模式,引脚唤醒

射频能耗

接收电流5.3mA

0dBm 5.0mA TX

+8dBm < 12.0mA TX

高性能收发器

-102 dBmBLE 125 Kb/s

-96 dBmBLE 1 Mb/s

• 输出功率高达+8 dBm,带温度补偿

▪ 安全特性

  使用信任根和安全加载程序的安全启动(RTSL)

  AES128的硬件加密

• 来自片上模拟噪声随机数生成器

▪ 广泛的 MCU 外围器件选择

• 多达 19 I/O 引脚

2IO SWD引脚,与GPIO共用

2IO LFXT引脚,与GPIO共用

316位和124位通用定时器,支持正交解码模式

12ADC1.2 Mbps外部基准,260 kbps内部基准,12个外部ADC 输入

1 x 低功耗比较器

1 x UART

1 x SPI

1 x I2C

• 实时时钟(RTC

• 集成温度和电池监测器

• 看门狗定时器

▪ 宽工作范围

片上降压 DC/DC 转换器

  • 供电电压 1.8 3.8 V

  • 工作温度 -40 +125°C

规格尺寸

  17.9 x 11.6 x 2.1 mm






Ø 应用领域


▪ 医疗健康

家庭保健 – 血糖监测仪、血压监测仪、CPAP 机、电子温度计

患者监测和诊断 – 医疗传感器贴片

个人护理和健身 – 电动牙刷、可穿戴健身和活动监视器

▪ 楼宇自动化

楼宇安全系统 – 运动探测器、电子智能锁、门窗传感器、车库门系统、网关

HVAC – 恒温器、无线环境传感器

消防安全系统 – 烟雾和热量探测器

视频监控 IP 网络摄像机

▪ 灯光

LED 灯具

照明控制 – 日光传感器、照明传感器、无线控制

工业自动化与工业控制

 零售自动化和支付——电子销售点

▪ 通讯设备

有线网络 – 无线 LAN Wi-Fi 接入点、边缘路由器

▪ 个人消费类产品

PC外围设备

游戏 – 电子和机器人玩具

可穿戴设备(非医疗)

智能追踪器、智能服装




 2. 系统介绍

Ø 设计方框图

RC2340R5A模块在 PCB 包括了低能耗MCU和高度集成的无线收发器以及集成板载天线。 本节简要介绍了该模块的功能。


1. 模块设计方框图



RC2340R5A模块的框图如图 1 所示。无线模块包括 CC2340R5 无线片上系统 (SoC)低通滤波器48.0 MHz32.768Khz(可选)晶体、RF匹配电路和集成PCB天线





3. 模块参数

VDD=3.3VTA = 25°C(除非另有说明),在RC2340R5A模块参考设计包括外部匹配元件测量。

核心芯片

TI CC2340R5A

工作频段

2400~2483.5MHz

信号调制

GFSK

通信速率

125K ~ 2Mbps

最大发射功率

+8dBm

接收灵敏度

-106 ~ -96dBm

功耗

深度睡眠模式电流:0.7uA

晶振频率

48.0 MHz32.768KHz(可选)

工作电压

1.8 ~ 3.8V,推荐为 3. 3V

封装方式

SMD

天线

PCB板载天线、外接天线可通过0Ω电阻进行选择

模块尺寸

17.9 * 11.6*2.1 mm

工作温度

-40 +125

存储温度

-40 +125

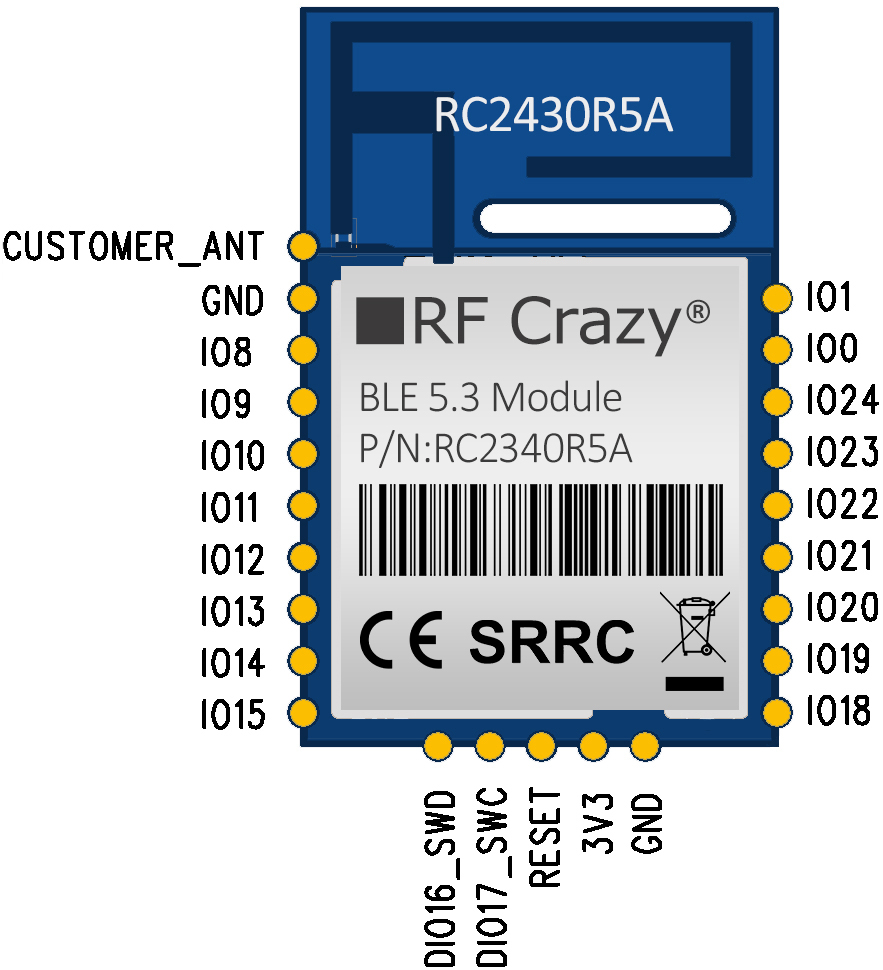

4. 模块引脚定义

3显示的是模块的引脚图,表1为其各引脚定义。




5. PCB封装尺寸

模块尺寸为17.9*11.6*2.1mm如图2为模块尺寸图,模块厚度2.0±0.2 mm
