RC2541A是基于Texas Instruments德州仪器公司的CC2541芯片开发的微小型蓝牙4.0（BLE）无线射频模块，可广泛用于短距离无线通信领域，具有功耗低、体积小、传输距离远、抗干扰能力强等特点。这款蓝牙模块可以作为通过串口连接MCU传递数据给智能终端，还可以直接驱动IO，提供PWM信号，采集ADC信息等。
| 项目 | 指标 |
| 工作电压 | 2.0V~3.6V |
| 工作频段 | 2400~2483MHz |
| 最大发射功率 | +0dBm(-23dBm ~ +0dBm 可编程) |
| 最大发射功率(低增益模式) | -87dBm |
| 最大发射功率(高增益模式) | -93dBm |
| 频率误差 | ±20kHz |
| 工作温度 | -40°C~+85°C |
| 储存温度 | -55°C~+125°C |
| 接收电流RX | 17.9mA |
| 发射电流TX(-6dBm) | 18.2mA |
| 功率模式1(4μs Wake-Up) | 270μA |
| 功率模式(Sleep TimerOn) | 1μA |
| 功率模式3(Exter Interrupts) | 0.5μA |

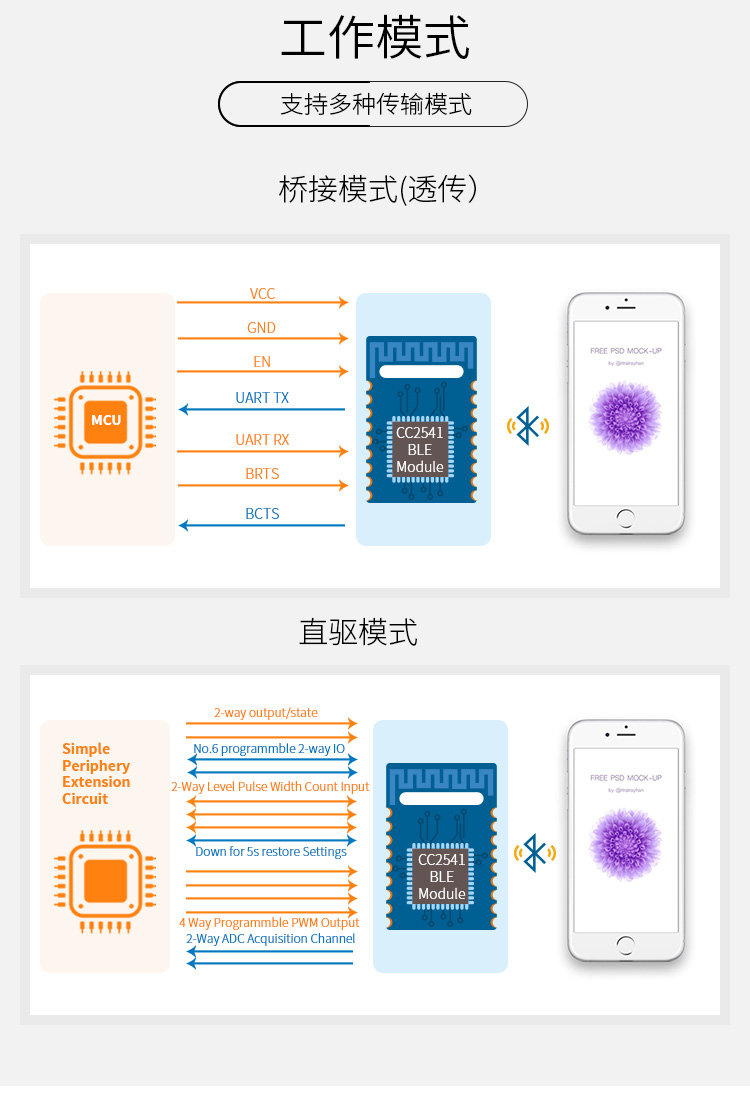

直驱模式应用
蓝牙模块可直接驱动外设进行工作
实测功耗
从不以理论值代替实际值宣传
| 事件 | 平均电流 (积分计算*1) | 平均电流 (电表测量*2) | 持续时间 | 测试条件(备注) |
| 模块睡眠功耗 | 0.3μA | 0.3μA | - | EN悬空 |
| 广播 | 202μA | 0.25mA | 3.85ms | 广播周期250ms |
| 连接事件 | 235μA | 0.35mA | 2.25ms | 连续周期100ms |
单次BLE 数据接收事件 | 332μA | 0.61mA | 3.0ms | (20Bytes，10次/秒) |
模块接收数据 并串口发送 | 335μA | 0.6mA | 3.0ms | (20Bytes，10次/秒) |
单次BLE 数据接收事件 | 340μA | 0.6mA | 3.2ms | (20Bytes，10次/秒) |
Beacon功能
支持全功能Beacon 并可远程配置模块参数
防劫持加密
可以有效防止被非授权移动设备连接到此模块

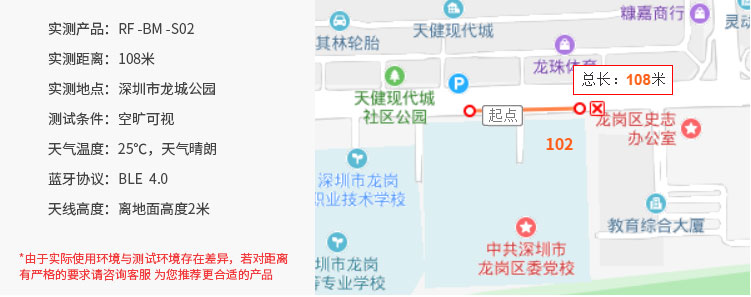

实测距离
在天气情况 空旷可视 距地约为2米的郊区进行测试
快速连接
30ms即可连接
宽电压
更宽的电压适用范围
自定义数据包
客户可根据自身需求自定义数据包长度
| 模块脚位序号 | 模块脚位名称 | 芯片脚位名称 | 输入/输出 | 说明 |
| Pin1 | GND | GND | － | 模块地 GND |
| Pin2 | VCC | VCC | － | 模块电源正极 2V-3.6V |
| Pin3 | IO7 | P2.2 | O | 输出口（可定时翻转）/睡眠状态指示 |
| Pin4 | IO6 | P2.1 | O | 输出口（可定时翻转）/连接状态指示（低电平，或方波提示， 详见《模块参数设置》章节） |
| Pin5 | RES | RST | I | 模块复位，低有效 |
| Pin6 | EN | P2.0 | I | 模块使能控制线，默认为电平触发模式 >>电平触发模式，低电平有效，带内部上拉。 0：模块开始广播，直到连接到移动设备 1：无论模块当前状态，立即进入完全睡眠状态(0.4uA) >> 脉冲触发模式，每收到一次脉冲（W>200ms），模块会在开 机（进行广播，允许被发现和连接）以及关机（完全睡眠状态） 之间循环切换 （关于模式的切换请参考《模块参数设置》相关章节） |
| Pin7 | IO5 | P1.7 | I/O | >>可编程双向IO，可通过BLE 协议设置成输入或输出使用 >>当做为输入时，可做为电平脉宽计数输入端 |
| Pin8 | I2C+ | I2C+ | I/O | CC2541 引出脚I2C+，没使用 |
| Pin9 | I2C- | I2C- | I/O | CC2541 引出脚I2C-，没使用 |
| Pin10 | RESTORE / IO0 | P1.2 | I/O | 恢复出厂设置触发或可编程双向IO >>上电后30 秒内，保持此引脚低电平5s ，系统会恢复部分参 数（浅恢复），若保持20s 以上则将会恢复全部参数（深度恢 复）（见《系统复位与恢复》章节） >>上电后30 秒后，做为普通IO 使用，可通过BLE 协议（见《可 编程IO (8 路)【服务UUID：0xFFF0】》）设置成输入或输出使用 |
| Pin11 | PWM1 | P1.1 | O | PWM 输出通道1 |
| Pin12 | PWM3 | P0.7 | O | PWM 输出通道3 |
| Pin13 | PWM4 | P0.6 | O | PWM 输出通道4 |
| Pin14 | BRTS | P0.5 | I | 作为数据发送请求（用来唤醒模块） 0：主机有数据发送，模块将等待接收来自主机的数据，此时模 块不睡眠 1：主机无数据发送，或主机数据发送完毕之后，应该将此信号 线置1 |
| Pin15 | BCTS | P0.4 | O | 数据输入信号（用来唤醒主机，可选） 0：模块有数据发送到主机，主机接收模块数据 1：模块无数据发送到主机，或模块数据发送完毕之后，会将此 信号置1 |
| Pin16 | TX | P0.3 | O | 模块串口发送端 |
| Pin17 | RX | P0.2 | I | 模块串口接收端 |
| Pin18 | ADC1 | P0.1 | I | 模拟量采集，通道1 |
注：RC2541A 由于是追求小尺寸的精简版，部分IO 没有引出，对应功能无法使用。

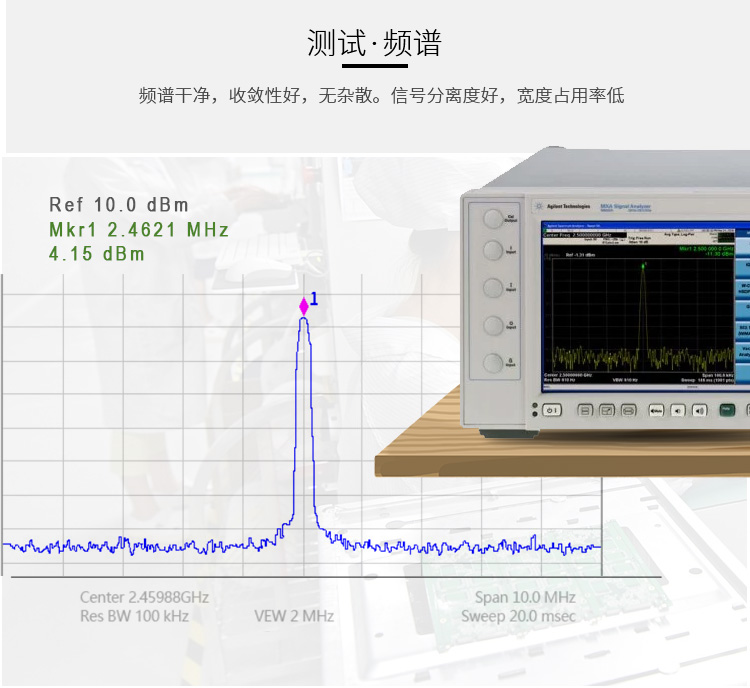

设计·仿真
良好的性能来源于全局仿真介入
真正的好产品 都是“精打细算”设计而出，强大的设计能力才能做出好产品

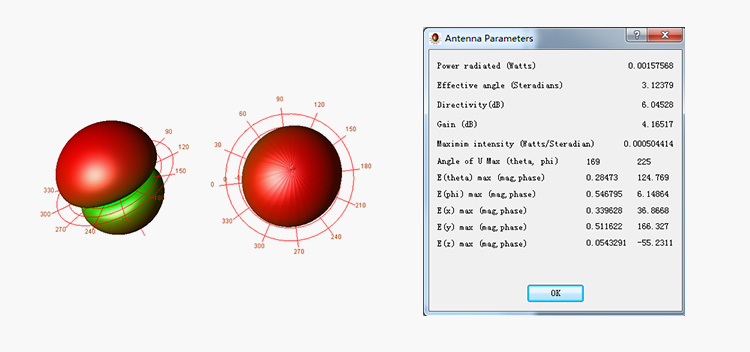

设计·天线
天线是通信系统关键环节
好的天线是通信系统稳定的核心竞争力
