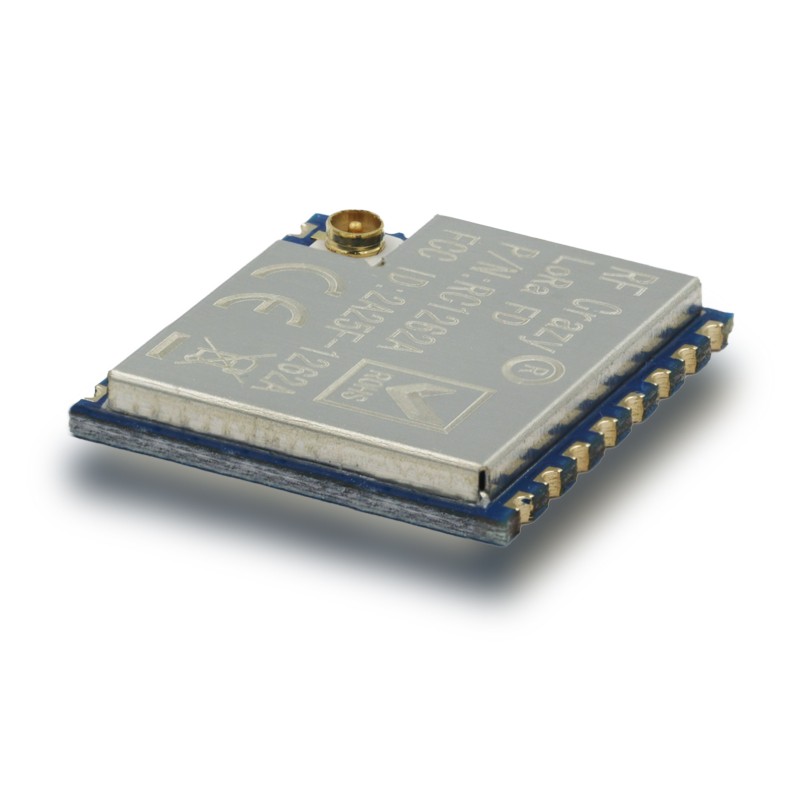

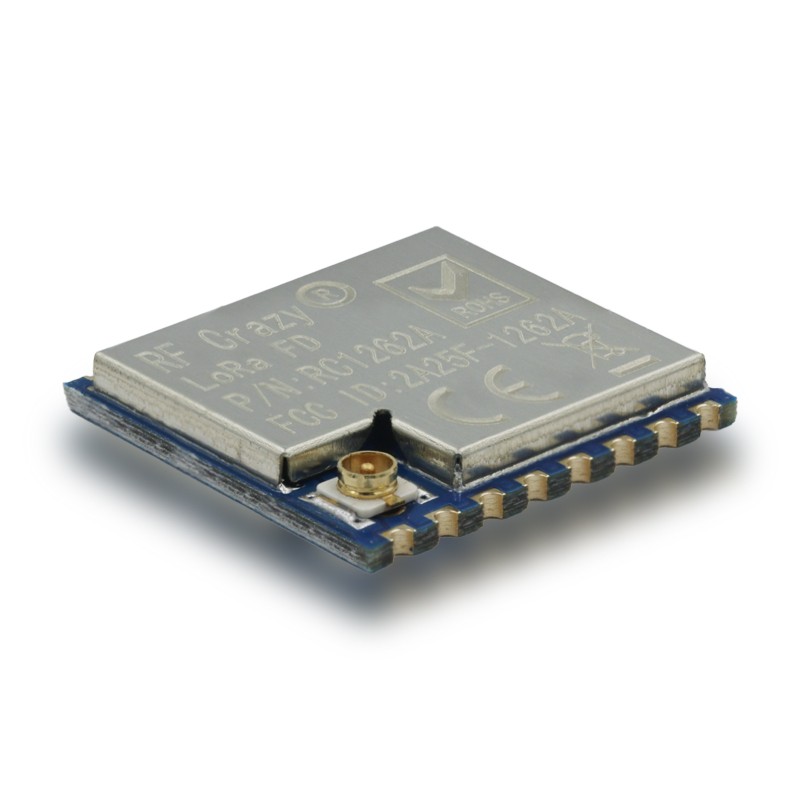

RC1262A

芯片方案:SX1262

载波频率:868-915 MHz

发射功率:+22dBm

接收灵敏度:-148dBm

通讯距离:1-10km

产品尺寸:17*16*2.2mm

产品简介:RC1262A 无线模块采用了 Semtech 公司的 SX1262 器件,采用高精度的 晶振,超低接收电流和休眠电流,-148dBm 的灵敏度。LoRa扩频技术相对传统射频技术,具有功率密度集中,抗干扰能力很强,保密性强,传输距离更远的特点。满足电池供电需求,适合超低功耗的场合应用。

概述特点

RC1262A是智汉科技RF Crazy®基于Semtech SX1262射频收发器设计的一款高性能、低功耗、小体积、通信距离远的LoRa®模块。它支持传统(G)FSK模式和LoRa调制功能,工作在850~931MHz频率范围,可调发射功率 +15 dBm - +22dBm,可保障远距离扩频通信,仅 4.2 mA 的有源接收消耗电量,系专为实现长电池寿命而设计。

RC1262A采用邮票焊接口形式,提供IPEX天线座以及外接天线引脚。这样使您可以方便地将该模块集成到设备主板上,大大节省您在整个产品设计过程中的预算和时间。

RC1262A 模块高度适用于智能农业、智慧城市、无线抄表、传感器网络、无线通信等远程超低功耗广域物联网场景。


RC1262A(图1)RC1262A LoRa模块硬件规格手册.pdf



模组特性

  覆盖850MHz - 931MHz 的连续频率范围

  高达+22 dBm 输出功率

  极低的接收电流消耗:4.6 mA

  LoRa 的可编程比特率范围为 1.76 kbps 到 62.5,FSK 为 300 kbps

  高灵敏度:低至 -148 dBm

   LoRa 模式下,共信道抑制为 19 dB

  FSK、GFSK、MSK、GMSK、LoRa 和长距离 FHSS 调制

  支持LoRaWAN开发适用于 多个频段,结合 LoRaWAN 网关,快速接入 TTNThe Things Network等云服务器

  基于超快速AFC的自动通道活动检测(CAD)

  内置位同步器,可用于时钟恢复


应用领域

  智能电表

  供应链和物流

  楼宇自动化

  农业传感器

  智慧城市

  零售店传感器

  资产跟踪

  街道照明

  倒车雷达

  环境传感器

  医疗保健

  安全传感器

  Remote control applications


模组参数

芯片型号

SEMTECH SX1262

工作频段

850-931 MHz

信号调制

LoRa / (G)FSK

通信速率

0.018~62.5Kbps(LoRa)
0.6~300Kbps((G)FSK)

最大发射功率

+22 dBm

接收灵敏度

-148 dBm

功耗

深度睡眠模式电流:600 nAu

IDDTX @+15dBm45mA

IDDRX @DC-DC4.8mA

@LDO10.1 mA

晶振频率

32 MHz

工作电压

1.8 ~ 3.9V,推荐为 3. 3V

封装方式

SMD 封装

通讯接口

SPI

天线

弹簧天线、IPEX或外接天线

模块尺寸

17 * 16.0*2.2 mm

工作温度

-40 +85



模块尺寸及引脚定义


引脚序号

名称

功能

备注

1

RF

ANT

外部天线引脚

2

GND

-

 模块地

3

3V3

VCC

电源输入脚

4

RST

RESET

复位脚,低电平使能

5

RXEN

RXEN

使能,接收引脚

6

DIO1

I/O

数字I/O

7

DIO2

I/O

数字I/O

8

DIO3

I/O

数字I/O

9

GND

-

接地

10

BUSY

BUSY

状态指示脚

11

TXEN

TXEN

使能, 发射引脚

12

SCK

SPI_SCK

时钟脚

13

MISO

SPI_MISO

SPI从机输出

14

MOSI

SPI_MOSI

SPI从机输入

15

NSS

SPI_NSS

SPI片选脚

16

GND

-

模块接地
