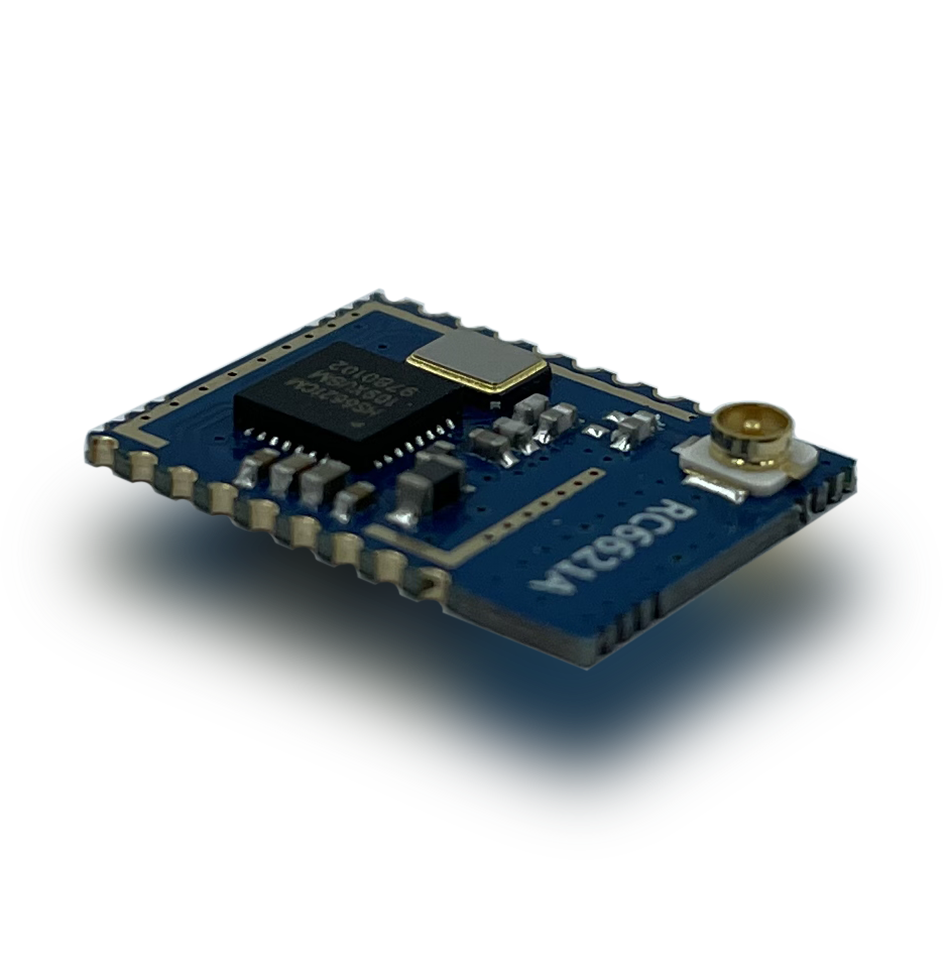

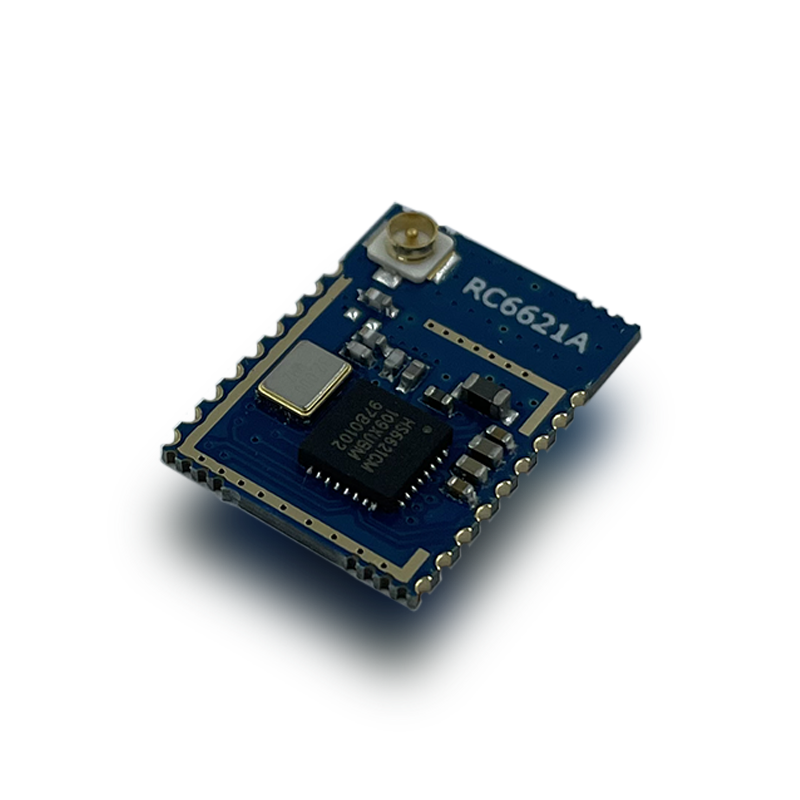

RC6621AI

芯片方案:HS6621CM

蓝牙协议:蓝牙5.0(BLE)

发射功率:-20 ~ +7dBm

接收灵敏度:-100 ~ -93dBm

通信距离:50m

尺寸规格:15.2*11.2*1.9mm

产品简介:

概述特点

智汉科技 RF Crazy® RC6621AI是基于OnMicro的HS6621CM SoC设计开发的高性能、高灵敏、低成本的蓝牙5.2(BLE)模块。它集成了一个嵌入式2.4GHz BLE收发器和IPEX天线座,并提供了一个完整的射频解决方案,无需额外的蓝牙射频设计,可以帮助用户缩短项目开发周期。

RC6621AI的应用目标是2.4GHz蓝牙低能耗系统、人机交互设备(键盘、鼠标和远程控制)、手机配件及玩具、运动和休闲设备等。

模块可工作在桥接模式(透明传输模式)。模块启动广播后,已打开特定 APP 的手机会对其进行扫描和对接,成功之后便可以通过 BLE 协议对其进行监控。

用户 MCU可以通过模块的通用串口和移动设备进行双向通讯,用户也可以通过特定的串口 AT 指令,对某些通讯参数进行管理控制。用户数据的具体含义由上层应用程序自行定义。移动设备可以通过 APP 对模块进行写操作,写入的数据将通过串口发送给用户的 MCU。模块收到来自用户 MCU 串口的数据包后,将自动转发给移动设备。此模式下的开发,用户必须负责主MCU 的代码设计,以及智能移动设备端 APP 代码设计。

为了保证程序的稳定性,模块上电520ms之后才开始正常工作;透传大数据时建议在模块连接后5秒开始,建立连接需要等待确认MTU,连接间隔等操作,若此时进行高速透传极易出现丢包或设备卡死现象。



Ø 主要特点

1、使用简单,无需任何蓝牙协议栈应用经验;

2、支持配置普通BLE模式、Beacon模式、Eddystone模式;

5、默认20 ms - 75ms连接间隔,连接快速,并且 Android 与 IOS 的兼容性好;

6、用户接口使用通用串口设计,全双工双向通讯,最低波特率支持4800 bps,最高支持460800bps;

7、支持AT指令软件复位模块;

8、获取MAC地址,支持 AT 指令修改 MAC 地址(要重新复位后生效);

9、支持AT指令调整蓝牙连接间隔,控制不同的转发速率(动态功耗调整);

10、支持AT指令调整发射功率、修改广播间隔、修改串口波特率、修改模块名,详情请查看AT指令表;

11、支持AT指令修改Service UUID;

12、可通过APP发送AT指令;

13、高速透传转发,25 KBytes/s稳定传输(建议不要传输不要占用串口波特率速率的一半时间开销;如115200bps,极限速率12.8KBytes/s,实际建议速率小于6.4KBytes/s;

14、极低工作功耗,模块实测功耗如下:



事件

平均电流

测试条件/备注

模块睡眠功耗

4.50 μA


广播

103.85 μA

广播周期 200 ms

广播

45.94 μA

广播周期 500 ms

广播

26.59 μA

广播周期 1000 ms

广播

14.44 μA

广播周期 2000 ms

连接事件

206.84 μA

连接周期 50 ms

连接事件

112.25 μA

连接周期 100 ms



Ø 模式默认配置

1、设备名称:RF-CRAZY。

2、串口波特率:115200(2线串口)。

3、广播间隔:200 ms。

4、连接间隔:20ms - 75ms。

5、UUID默认为128位。

6、广播为可连接模式。

7、设备为透传状态。

8、默认串口接收关闭(发送30字节及以上唤醒)。



Ø 设备状态

1、DEVICE START:设备启动。

2、CONNECTED:连接成功。

3、DISCONNECTED:断开连接。

4、BUSY...:设备繁忙,请等待设备处理完当前任务。

10、WAKE UP:串口唤醒。

11、DEVICE ERROR!:设备发生异常错误,设备会自动恢复出厂设置。
