RC2657C是基于MXD公司的S02A1芯片设计的微小型蓝牙5.0（BLE）主从同时透传通信模块，支持APP配置、OTA功能，可广泛应用于短距离无线通信领域。具有低功耗、体积小、传输距离远、抗干扰能力强等特点。模块配备高性能蛇形天线，模块采用有票半孔形式硬件接口设计。
| Parameter | Test Conditions | Ratings Min | Ratings Typ | Ratings Max | Unit |
| 工作电压 | 电池或锂电池 | 1.6 | 3.3 | 3.6 | V |
| 总信道数 | 信道间隔 2MHz | 40 | |||
| 频率范围 | 2402~2480MHz | ||||
| 输出功率 | -20 | 5 | dBm | ||
| 最佳接收灵敏度 | -94 | dBm | |||
| 调制方式 | GFSK（高斯频移键控） | ||||
| 工作温度 | -40 | 85 | ℃ | ||
| 储存温度 | -40 | 125 | ℃ | ||
| 模块尺寸 | 15.1*11.2 | mm | |||
| 休眠电流 | （测试软件 RS02A1_TEST.hex） | 5 | uA | ||
| 广播事件电流 | （广播间隔为 200ms，0dBm） | 90 | uA | ||
| 连接事件电流 | （连接间隔为 20ms，0dBm） | 0.35 | mA |
配置方式
√支持AT指令 √在线配置 √远程复位
实测功耗
从不以理论值代替实际值宣传
| 事件 | 平均电流 (打开 EN内部上拉) | 平均电流 （关闭 EN内部上拉） | 持续时间 | 测试条件/备注 |
| 模块睡眠功耗 | 1.68uA | 1.68uA | － | EN 拉高 |
| 广播 | 179.08uA | 136.61uA | 3.85ms | 广播周期 200ms |
| 广播 | － | 14.17uA | 3.85ms | 只限于 2S广播周期版 |
| 连接事件 | 359.84uA | 317.72uA | 2.25ms | 连接周期 30ms |
| 连接事件 | 154.72uA | 103.44uA | 2.25ms | 连接周期 100ms |
Beacon功能
支持全功能Beacon 并可远程配置模块参数
防劫持加密
可以有效防止被非授权移动设备连接到此模块
实测距离
在天气情况 空旷可视 距地约为2米的郊区进行测试
快速连接
30ms即可连接

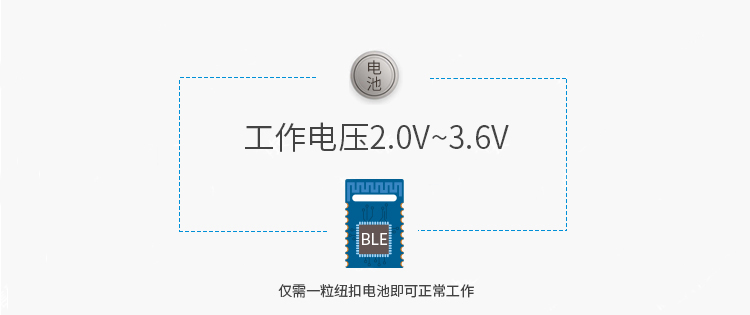

宽电压
更宽的电压适用范围
直驱模式
蓝牙模块可直接驱动外设进行工作
自定义数据包
客户可根据自身需求自定义数据包长度
引脚图
| 模块脚位序号 | 模块脚位名称 | 芯片脚位名称 | 说明 |
| Pin1 | GND | GND | 模块地 GND |
| Pin2 | VCC | VCC | 模块电源，可接电池(1.8 V to 3.8 V) 推荐为 3. 3V |
| Pin3 | P02 | I/O | |
| Pin4 | P03 | I/O | |
| Pin5 | RESET | 复位脚 | 低电平有效 |
| Pin6 | P04 | I/O | |
| Pin7 | SWC | SWCLK | 接 J-Link 仿真器 SWCLK |
| Pin8 | SWD | SWDIO | 接 J-Link 仿真器 SWDIO |
| Pin9 | NC | 悬空脚 | |
| Pin10 | P05 | I/O | |
| Pin11 | P08 | I/O | |
| Pin12 | P10 | I/O | |
| Pin13 | NC | 悬空脚 | |
| Pin14 | P21 | I/O | |
| Pin15 | P22 | I/O | |
| Pin16 | P24 | I/O | |
| Pin17 | P23 | I/O | |
| Pin18 | P11 | I/O |
