再续经典!智汉重磅发布基于TI CC2340蓝牙5.3模块方案

作者:智汉科技 日期:2022-11-03 15:20:20 点击数:276
在物联网深入人们生产生活的今天,随着应用场景的多元化和碎片化,产品迭代持续加速,产品开发也对智能化、人性化要求更高。基于十余年的技术积累和应用经验,智汉科技持续为用户丰富BLE、WiFi、LoRa、UWB等一系列模块产品,为产业物联网提供稳定可靠的接入通信产品和服务,为万物互联的智能时代贡献力量。


  智汉科技 ( RF Crazy® ) 今日重磅推出基于德州仪器(TI)最新一代无线MCU Simplelink CC2340的蓝牙5.3 BLE 模块,它是智汉研发团队有着丰富成功的TI BLE蓝牙开发经验的结晶,它延续了TI BLE系列模块,给到认可TI品牌并追求更高性价比的客户新的TI蓝牙模块新选择。

再续经典!智汉重磅发布基于TI CC2340蓝牙5.3模块方案(图1)

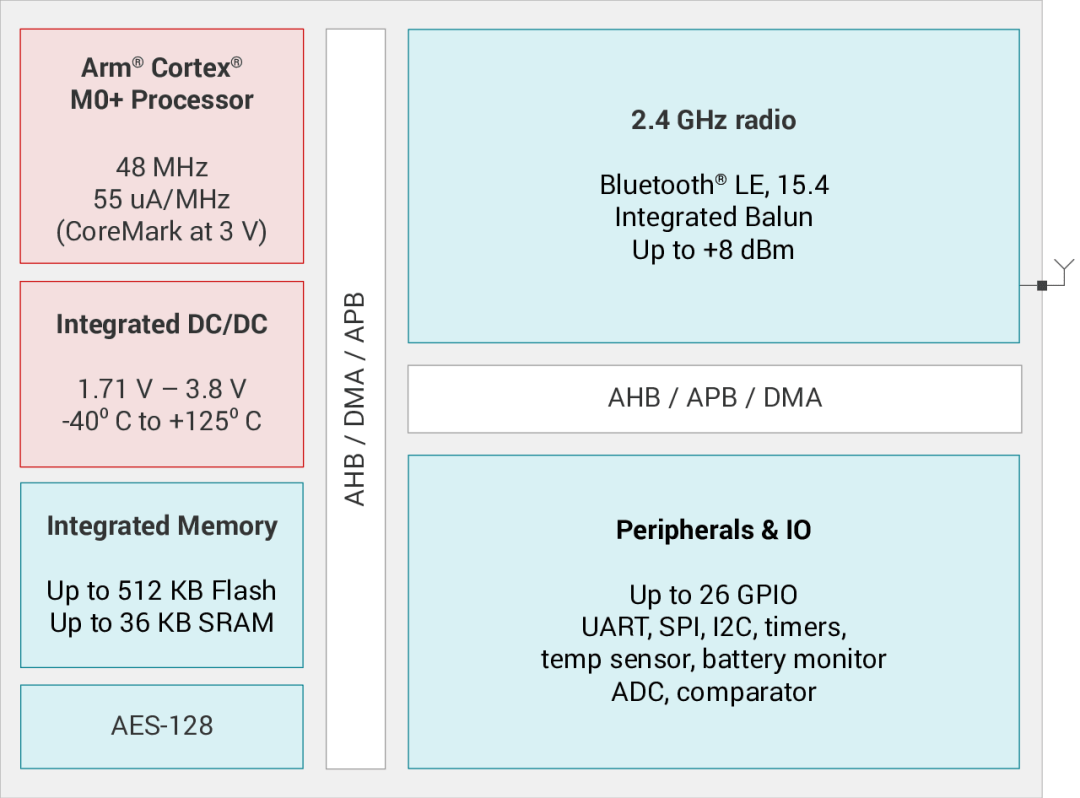

  TI于今年7月推出了全新的无线微控制器 SimpleLink 低功耗蓝牙 CC2340 ,可实现高品质、低功耗的蓝牙连接功能,而价格只需竞争器件的一半。CC2340 系列基于 TI 数十年的无线连接专业知识而构建,具有出色的射频 (RF) 性能、待机电流和连接范围。输出功率高达+8dBm, TI声称这与主要竞争对手的BLE MCU相比性能是最高的。CC2340嵌入了一个集成的RF balun,这样可以允许更少的外部组件来简化设计,从而节约成本。智汉科技也是在第一时间基于该芯片进行了模块设计和验证并率先推出相关模块产品,也是便于客户在更多产品中应用低功耗蓝牙连接技术。

再续经典!智汉重磅发布基于TI CC2340蓝牙5.3模块方案(图2)


  智汉科技 RF Crazy® 的RC2340R5A是基于TI CC2430R5 SoC开发设计的一款Bluetooth® 5.3 Low Energy无线射频模块,同时它也针对Zigbee®、IEEE 802.15.4 和专有 2.4 GHz协议应用。RC2340R5A内置2.4GHz收发器、ARM Cortex-M0+ 内核和集成高性能板载天线,无需其他RF设计即可提供完整的RF解决方案,从而缩短产品开发周期。

◆ 产品特性

▪ 支持协议

 • 低功耗蓝牙(蓝牙5.3)   • ZigBee

 • SimpleLink™ TI 15.4协议

 • 2.4GHz专有系统

▪ 无线片上系统

  • 2.4 GHz 无线电

  • TX 功率高达 +8 dBm

  • 高性能 48MHz ARM Cortex-M0+处理器

  • DSP指令和浮点单元高效信号处理

  • 512 kB 闪存程序存储器

  • 12 KB ROM 用于引导加载程序和驱动程序

  • 36 KB 超低漏流 SRAM,保留在待机模式

  • 2.4 GHz RF 收发器与蓝牙® 5.3 低功耗和IEEE 802.15.4 PHY 和 MAC 兼容

  • 集成巴伦                                                       • 支持无线升级 (OTA)

▪ 高接收性能

  • 125kbps GFSK 时的 -106.7dBm 灵敏度(0.1% BER)

  • 500kbps GFSK 时的 -102.5dBm 灵敏度(0.1% BER)

  • -98.9dBm 灵敏度(0.1% BER),1Mbps GFSK

  • -96.2dBm 灵敏度(0.1% BER),2Mbps GFSK

▪ 低能耗

  • MCU 消耗:

    – 2.6mA 主动模式,CoreMark®

    – 56uA/MHz 运行 CoreMark®

    – 700nA 待机模式、RTC、36 KB RAM

    – 150nA 关断模式,引脚唤醒

• 射频能耗:

    – 接收电流5.3mA

    – 0dBm 时 5.0mA TX

    – +8dBm 时 < 12.0mA TX

▪ 高性能收发器

  • -102 dBm,BLE 125 Kb/s

  • -96 dBm,BLE 1 Mb/s

  • 输出功率高达+8 dBm,带温度补偿

▪ 安全特性

  • 使用信任根和安全加载程序的安全启动(RTSL)

  • AES128的硬件加密

  • 来自片上模拟噪声随机数生成器

▪ 广泛的 MCU 外围器件选择

  • 多达 19 个 I/O 引脚

    – 2个IO SWD引脚,与GPIO共用

    – 2个IO LFXT引脚,与GPIO共用

  • 3个16位和1个24位通用定时器,支持正交解码模式

  • 12位ADC,1.2 Mbps外部基准,260 kbps内部基准,12个外部ADC 输入

  • 1 x 低功耗比较器

  • 1 x UART

  • 1 x SPI

  • 1 x I2C

  • 实时时钟(RTC)

  • 集成温度和电池监测器

  • 看门狗定时器

▪ 宽工作范围

  • 片上降压 DC/DC 转换器

  • 供电电压 1.8 至 3.8 V

  • 工作温度 -40 至 +125°C

▪ 规格尺寸

  • 17.9 x 11.6 x 2.1 mm


◆ 应用领域

▪ 医疗健康

  • 家庭保健 – 血糖监测仪、血压监测仪、CPAP 机、电子温度计

  • 患者监测和诊断 – 医疗传感器贴片

  • 个人护理和健身 – 电动牙刷、可穿戴健身和活动监视器

▪ 楼宇自动化

  • 楼宇安全系统 – 运动探测器、电子智能锁、门窗传感器、车库门系统、网关

  • HVAC – 恒温器、无线环境传感器

  • 消防安全系统 – 烟雾和热量探测器

  • 视频监控 – IP 网络摄像机

▪ 灯光

  • LED 灯具

  • 照明控制 – 日光传感器、照明传感器、无线控制

▪ 工业自动化与工业控制

▪ 零售自动化和支付——电子销售点

▪ 通讯设备

  • 有线网络 – 无线 LAN 或 Wi-Fi 接入点、边缘路由器

▪ 个人消费类产品

  • PC外围设备

  • 游戏 – 电子和机器人玩具

  • 可穿戴设备(非医疗)

  • 智能追踪器、智能服装

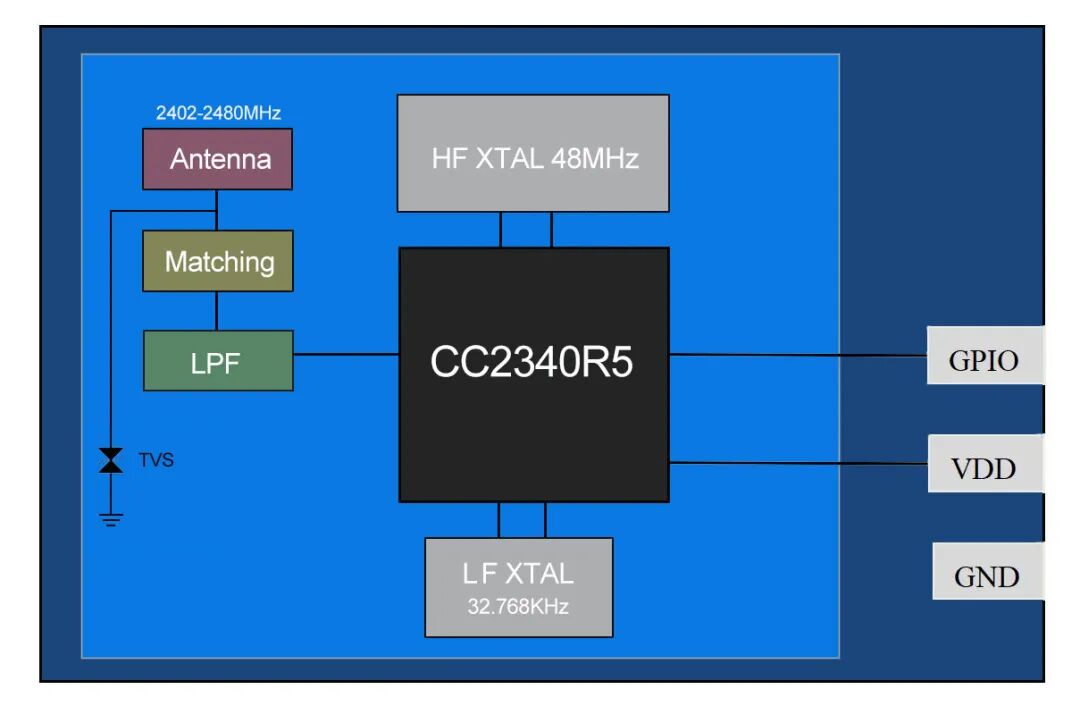

  RC2340R5A模块在 PCB 中包括了包括 CC2340R5 无线片上系统 (SoC)、低通滤波器、防静电二极管、48.0 MHz和32.768Khz晶体、RF匹配电路和集成PCB天线。

再续经典!智汉重磅发布基于TI CC2340蓝牙5.3模块方案(图3)

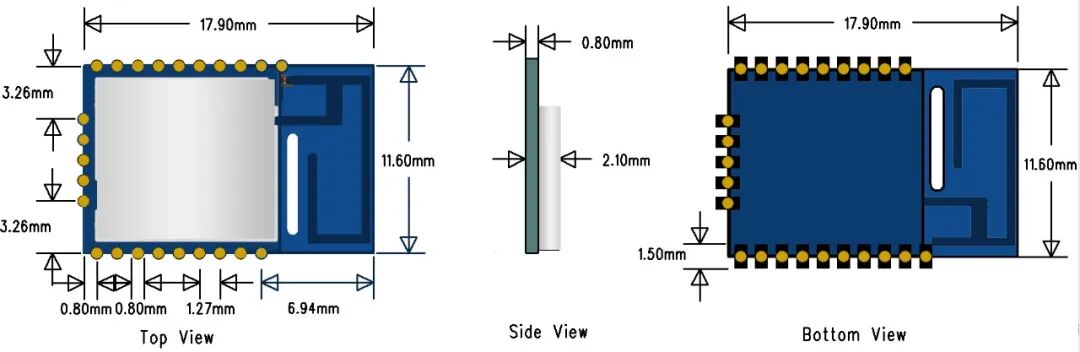

  RC2340R5A 模块尺寸为17.9*11.6*2.1 mm,模块主体部分焊接了金属屏蔽盖,厚度大概为2.1±0.1 mm。

再续经典!智汉重磅发布基于TI CC2340蓝牙5.3模块方案(图4)

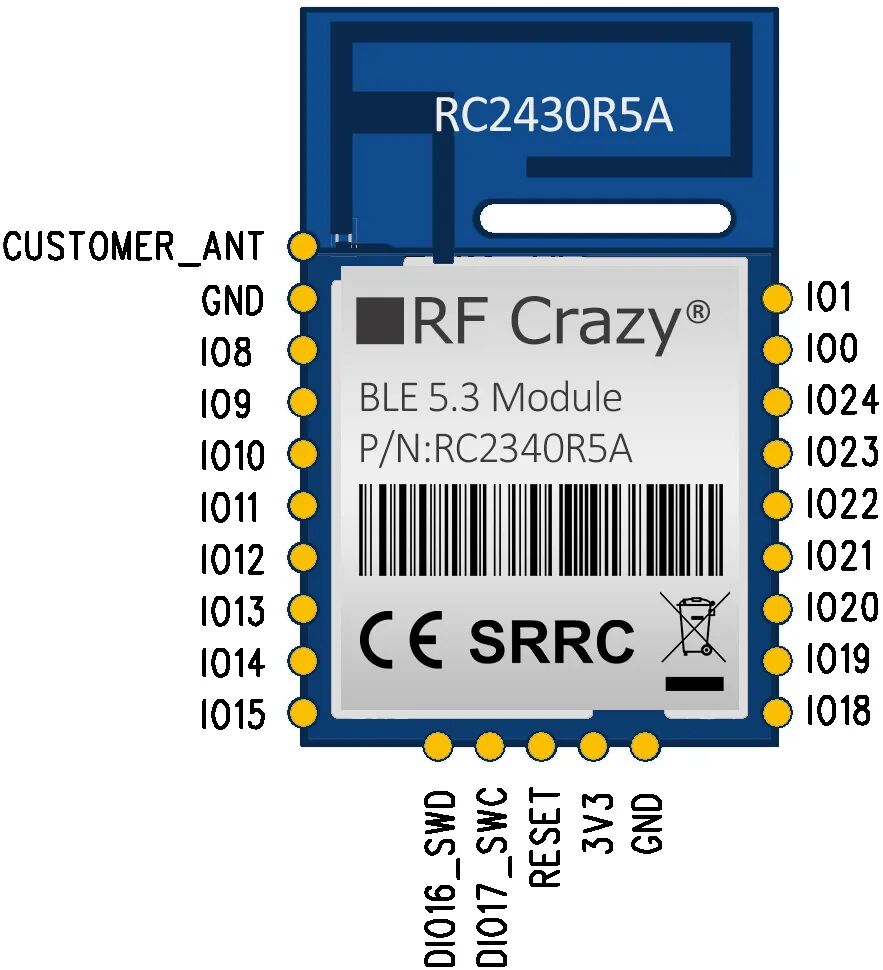

模块引脚定义图,标注的是不带固件的模块定义

再续经典!智汉重磅发布基于TI CC2340蓝牙5.3模块方案(图5)


引脚序号

名称

功能

备注

1

ANT

-

外接天线引脚

2

GND

-

接地引脚

3

IO_8

I/O

GPIO

4

IO_9

I/O

GPIO

5

IO_10

I/O

GPIO

6

IO_11

I/O

GPIO

7

IO_12

I/O

GPIO

8

IO_13

I/O

GPIO

9

IO_14

I/O

GPIO

10

IO_15

I/O

GPIO

11

SWD

I/O

用于调试和编程的串行线调试 I/O

12

SWC

I/O

用于调试和编程的串行线调试时钟输入

13

RESET

RST

复位引脚

14

VCC

-

工作电压1.8~3.8V,推荐 3.3V

15

GND

-

接地引脚

16

IO_18

I/O

GPIO

17

IO_19

I/O

GPIO

18

IO_20

I/O

GPIO

19

IO_21

I/O

GPIO

20

IO_22

I/O

GPIO

21

IO_23

I/O

GPIO

22

IO_24

I/O

GPIO

23

IO_01

I/O

GPIO

24

IO_00

I/O

GPIO




  回顾TI BLE历史,从2010年TI 推出的第一代 BLE SoC CC254x 芯片已经过去十二年,作为业界首批 BLE 芯片,迄今出货量已累计超5亿,应该算是第一批吃到肉的厂商,也是一款经典持续热卖的芯片。
随后2015年,TI 推出了第二代 集成Arm Cortex-M3内核的 CC2640,它支持蓝牙5的BLE SoC,市场表现也是可圈可点;
到了2019年,TI 推出第三代 CC26x1/2/4 产品,支持 BLE 的 Mesh 和定位功能,同时也有包括双模蓝牙、ZigBee、Thread等多种协议,极大地丰富了产品线组成;
为了进一步推广 BLE 技术,TI 推出的 CC2340 系列采用了功耗更低,价格更具竞争力的 Cortex-M0+ 内核,同时集成了诸如 RF balun 等射频组件,进一步降低了BOM成本。所以 CC2340 可满足大部分目标市场的功率需求。同时,如果客户对于传输有进一步要求,该产品也可与 TI 的射频功放无缝集成。
